天津市某生物制药厂作业人员表面肌电检测及质量控制措施

摘要/Abstract

摘要：

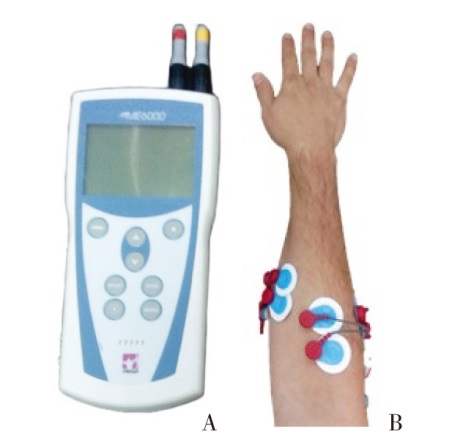

目的为促进作业人员肌肉骨骼健康，了解天津市某生物制药厂工作相关肌肉骨骼疾患（work-related musculoskeletal disorders，WMSDs）情况，本研究拟对其作业人员开展现场表面肌电检测，重点分析质量控制关键点和措施，提出预防控制措施建议，探索检测评价方法。方法 2024年10—12月，选取零件组装和成品包装岗位的全部5名作业人员（S1~S5），在工作场所现场正常作业条件下测量存在疲劳症状的左侧尺侧腕伸肌、右侧尺侧腕伸肌、左侧指浅屈肌和右侧指浅屈肌。检测过程覆盖1个完整的作业操作流程，使用MegaWin（3.b-10）软件计算均方根值（root mean square，RMS）进行时域分析；计算中位频率（median frequency，MF）、平均功率频率（mean power frequency，MPF）进行频域分析。结果 S1、S4、S5所有4块肌肉RMS均显著上升（均P<0.05），上升区间13~48 μV，平均上升24.5 μV；S1、S4所有4块肌肉MF和MPF均显著向低频方向移动（均P<0.05），下降区间2~5 Hz，MF平均下降4 Hz，MPF平均下降3 Hz。判断S1、S4和S5肌肉尚未出现显著力量下降的疲劳表现，但已经处于疲劳的起始阶段，其他作业人员肌肉没有出现显著疲劳。结论成功检测和分析了全部作业人员表面肌电信号；早期预警了S1、S4、S5肌肉疲劳；RMS、MF和MPF变化规律可能与个体的肌肉纤维的收缩、运动单位的募集和放电频率和肌肉疲劳过程有关系。提出了工作场所表面肌电检测质量控制措施，针对疲劳工人提出了三级预防建议，讨论了工作场所现场表面肌电检测的实践意义和疲劳检测未来发展。

Abstract:

Objective In order to promote the musculoskeletal health of the workers and understand the situation of work-related musculoskeletal disorders（WMSDs） in a certain biopharmaceutical factory in Tianjin，this study intends to conduct on-site surface electromyography（sEMG） measurement on the workers，focus on analyzing the key points and measures of quality control，put forward suggestions for prevention and control measures，and explore the measurement and evaluation methods. Methods From October to December 2024，all 5 workers（S1-S5） in the parts assembly and finished product packaging position were selected to measure the left extensor carpi ulnaris（L-ECU），right extensor carpi ulnaris（R-ECU），left flexor digitorum superficialis（L-FDS），and right flexor digitorum superficialis（R-FDS） with fatigue symptoms under the normal working conditions at the workplace. The measurement process covered a complete operation process，MegaWin（3.b-10） software was used to calculate the root mean square（RMS） for time-domain analysis，and the median frequency（MF） and mean power frequency（MPF） were calculated for frequency-domain analysis. Results The RMS of all four muscles of S1，S4，and S5 increased significantly（all P<0.05），with an increase range of 13-48 μV and an average increase of 24.5 μV. The MF and MPF of all four muscles of S1 and S4 shifted significantly towards the low-frequency direction（all P<0.05），with a decrease range of 2-5 Hz. MF decreased by an average of 4 Hz，while MPF decreased by an average of 3 Hz. It was determined that the muscles of S1，S4，and S5 did not show fatigue sign with significant strength decline，but they were already in the initial stage of fatigue. The 4 muscles of other workers did not show significant fatigue. Conclusion The sEMG signals of all workers were successfully measured and analyzed. The muscle fatigue of S1，S4，and S5 was early warned. The variation of RMS，MF，and MPF may be related to the contraction of individual muscle fibers，the recruitment and firing frequency of motor units，and the process of muscle fatigue. The quality control measures for sEMG measurement in the workplace were proposed，primary/secondary/tertiary prevention suggestions were put forward for the fatigued workers and the practical significance of on-site sEMG measurement in the workplace and the future development of fatigue measurement were discussed.

Key words: Work-related musculoskeletal disorders, Surface electromyography, Fatigue, Prevention, Workplace, Quality control

中图分类号:

R181.3+1

韩承, 任婕, 刘义涛, 刘静, 曾强. 天津市某生物制药厂作业人员表面肌电检测及质量控制措施. [J]职业与健康, 2026, 42(17): 2327-2331.

HAN Cheng, REN Jie, LIU Yitao, LIU Jing, ZENG Qiang. Surface electromyogram measurement of workers and quality control measures in a biopharmaceutical factory in Tianjin. [J]OCCUPATION AND HEALTH, 2026, 42(17): 2327-2331.

图/表 4

参考文献 26

[1]	中国卫生监督协会. 《工作相关肌肉骨骼疾患的工效学预防原则第一部分通用要求》团体标准正式发布[EB/OL].(2021-01-08)[2025-04-08]. https://niohp.chinacdc.cn/sndt/202101/t20210108_223694.htm.
[2]	吴惠一, 袁琴, 张洋, 等. 1990-2019年我国肌肉骨骼疾病负担分析[J]. 中华疾病控制杂志, 2023, 27(6):655-661.
[3]	方博儒, 仇大伟, 白洋, 等. 表面肌电信号在肌肉疲劳研究中的应用综述[J]. 计算机科学与探索, 2024, 18(9):2261-2275. DOI
[4]	徐擎, 贾宁, 孙新, 等. 下背痛及其不良工效学因素的结构方程分析与建模[J]. 中华劳动卫生职业病杂志, 2024, 42(12):937-945.
[5]	徐擎, 张华东, 凌瑞杰, 等. 中国职业人群作业疲劳与工作相关肌肉骨骼疼痛及损伤关联性分析[J]. 中国职业医学, 2023, 50(2):133-139.
[6]	张非若, 王生, 何丽华, 等. 工作相关颈肩肌肉骨骼疾患表面肌电信号的特征研究[J]. 工业卫生与职业病, 2013, 39(2):65-70.
[7]	中华人民共和国国家卫生健康委员会. 职业性腕管综合征诊断标准:GBZ 336-2025[S]. 北京: 中国标准出版社, 2025:1.
[8]	王健, 方红光, 杨红春. 运动性肌肉疲劳的表面肌电非线性信号特征[J]. 体育科学, 2005, 25(5):39-43.
[9]	刘家海, 王健, 罗晓芳. 局部肌肉疲劳的表面肌电信号复杂度和熵变化[J]. 生物物理学报, 2004, 20(3):198-202.
[10]	MILNER-BROWN H S, MELLENTHIN M A, MILLER R G. Quantifying human muscle strength,endurance and fatigue[J]. Arch Phys Med Rehabil, 1986, 67(8):530-535.
[11]	杨唐柱, 黄晓琳, 熊蔡华, 等. 偏瘫患者与正常人在五项日常生活活动中的表面肌电分析[J]. 中国康复医学杂志, 2011, 26(3):236-239,250.
[12]	郁英杰, 黄新宇, 王亦君, 等. 搬举作业局部肌肉易疲劳性表面肌电分析[J]. 中国职业医学, 2022, 49(3):254-259.
[13]	GAZZONI M, BOTTER A, VIEIRA T. Surface EMG and muscle fatigue:Multi-channel approaches to the study of myoelectric manifestations of muscle fatigue[J]. Physiol Meas, 2017, 38(5):27-30.
[14]	王健, 杨红春, 刘加海. 疲劳相关表面肌电信号特征的非疲劳特异性研究[J]. 航天医学与医学工程, 2004, 17(1):39-43.
[15]	ROBERTS T J, GÁBALPÓN A M. Interpreting muscle function from EMG:Lessons learned from direct measurements of muscle force[J]. Integr Comp Biol, 2008, 48(2):312-320. DOI URL
[16]	袁雷, 董德朋. 稳定与非稳定条件下不同负重对人体肌群表面肌电RMS的影响--基于对保加利亚深蹲3种负荷的设计[J]. 中国体育科技, 2017, 53(2):33-42.
[17]	朱文斐, 曹建民, 包大鹏. 振动放松缓解骨骼肌运动性疲劳即时效果研究[J]. 北京体育大学学报, 2012, 35(2):50-53.
[18]	DIMITROVA N A, DIMITROV G V. Interpretation of EMG changes with fatigue:Facts,pitfalls,and fallacies[J]. J Electromyogr Kinesiol, 2003, 13(1):13-36. DOI URL
[19]	侯文生, 安媛, 杨丹丹, 等. 食指力量对指浅屈肌运动单元募集模式的影响[J]. 医用生物力学, 2012, 27(6):648-654.
[20]	FRASER G D, CHAN A D C, GREEN J R, et al. Automated biosignal quality analysis for electromyography using a one-class support vector machine[J]. IEEE Trans Instrum Meas, 2014, 63(12):2919-2930. DOI URL
[21]	邹永攀, 王丹阳, 王丹, 等. 基于多源域对抗迁移学习的可穿戴情绪识别技术[J]. 计算机学报, 2024, 47(2):266-286.
[22]	SCHALKAMP A K, PEALL K J, HARRISON N A, et al. Wearable movement-tracking data identify Parkinson's disease years before clinical diagnosis[J]. Nat Med, 2023, 29(8):2048-2056. DOI
[23]	杨玲玲, 李丹, 张西正. 可穿戴心电监测设备长远航适用性评价指标的选择[J]. 中华航海医学与高气压医学杂志, 2020, 27(4):493-495.
[24]	张岚云, 何彦, 杨静怡, 等. 航空装配作业疲劳监测机理研究及其装备设计应用[J]. 包装工程, 2022, 43(16):1-9.
[25]	翟鑫鹏. 便携式可穿戴上肢助力外骨骼研究[D]. 济南: 齐鲁工业大学, 2020.
[26]	陈玮. 基于可穿戴设备的高处作业建筑工人生理疲劳与不安全行为关系研究[D]. 徐州: 中国矿业大学, 2023.

人员	L-ECU				L-FDS				R-ECU				R-FDS
人员	疲劳前	疲劳后	t值	P值	疲劳前	疲劳后	t值	P值	疲劳前	疲劳后	t值	P值	疲劳前	疲劳后	t值	P值
S1	41.1±6.3	59.2±6.6	-15.447	<0.001	22.3±6.2	35.2±5.7	-11.827	<0.001	52.1±7.0	68.1±6.4	-13.225	<0.001	31.4±6.6	68.3±6.9	-28.643	<0.001
S2	41.2±4.7	39.9±4.5	1.401	0.161	22.3±4.2	23.2±3.7	-1.209	0.230	57.5±6.7	56.4±5.6	0.904	0.368	60.3±9.1	59.5±9.2	0.398	0.689
S3	82.6±7.7	80.8±6.7	1.203	0.230	28.3±4.7	30.4±7.5	-1.711	0.089	68.2±6.2	66.0±8.6	1.499	0.134	35.9±4.7	34.1±5.9	0.902	0.367
S4	28.0±5.6	76.1±5.4	-41.462	<0.001	14.2±4.5	33.2±5.6	-18.934	<0.001	25.4±5.7	43.3±6.8	-15.079	<0.001	12.4±4.5	27.3±5.4	-16.349	<0.001
S5	60.0±8.4	102.1±8.3	-27.932	<0.001	27.3±6.5	46.4±7.1	-15.813	<0.001	49.3±5.8	80.4±7.9	-22.397	<0.001	35.3±7.3	53.2±6.4	-13.421	<0.001

人员	L-ECU				L-FDS				R-ECU				R-FDS
人员	疲劳前	疲劳后	t值	P值	疲劳前	疲劳后	t值	P值	疲劳前	疲劳后	t值	P值	疲劳前	疲劳后	t值	P值
S1	41.1±6.3	59.2±6.6	-15.447	<0.001	22.3±6.2	35.2±5.7	-11.827	<0.001	52.1±7.0	68.1±6.4	-13.225	<0.001	31.4±6.6	68.3±6.9	-28.643	<0.001
S2	41.2±4.7	39.9±4.5	1.401	0.161	22.3±4.2	23.2±3.7	-1.209	0.230	57.5±6.7	56.4±5.6	0.904	0.368	60.3±9.1	59.5±9.2	0.398	0.689
S3	82.6±7.7	80.8±6.7	1.203	0.230	28.3±4.7	30.4±7.5	-1.711	0.089	68.2±6.2	66.0±8.6	1.499	0.134	35.9±4.7	34.1±5.9	0.902	0.367
S4	28.0±5.6	76.1±5.4	-41.462	<0.001	14.2±4.5	33.2±5.6	-18.934	<0.001	25.4±5.7	43.3±6.8	-15.079	<0.001	12.4±4.5	27.3±5.4	-16.349	<0.001
S5	60.0±8.4	102.1±8.3	-27.932	<0.001	27.3±6.5	46.4±7.1	-15.813	<0.001	49.3±5.8	80.4±7.9	-22.397	<0.001	35.3±7.3	53.2±6.4	-13.421	<0.001

人员	L-ECU				L-FDS				R-ECU				R-FDS
人员	疲劳前	疲劳后	t值	P值	疲劳前	疲劳后	t值	P值	疲劳前	疲劳后	t值	P值	疲劳前	疲劳后	t值	P值
S1	28.1±1.9	23.4±2.3	12.500	<0.001	27.3±2.5	22.0±2.5	13.198	<0.001	28.7±1.7	24.6±1.6	15.836	<0.001	22.9±2.0	18.6±1.4	14.537	<0.001
S2	29.1±2.2	30.1±1.9	-1.203	0.230	29.6±3.3	30.3±2.5	-1.531	0.126	30.0±2.9	32.2±3.9	-1.903	0.057	38.9±3.2	40.0±4.5	-1.700	0.089
S3	28.1±2.7	26.9±3.2	1.899	0.057	28.1±2.2	28.6±1.9	1.898	0.057	26.0±2.1	26.9±3.2	-1.902	0.057	27.5±2.5	26.9±3.1	1.207	0.230
S4	28.5±2.1	24.6±2.1	10.823	<0.001	29.1±2.1	25.3±2.4	9.903	<0.001	26.5±2.3	23.4±1.6	8.937	<0.001	29.0±1.4	25.8±1.2	13.641	<0.001
S5	28.4±2.2	28.9±2.6	-1.102	0.270	28.9±3.1	29.7±3.0	-1.902	0.057	27.1±2.9	28.0±3.1	-1.601	0.110	29.5±2.6	30.5±2.8	-1.902	0.057

人员	L-ECU				L-FDS				R-ECU				R-FDS
人员	疲劳前	疲劳后	t值	P值	疲劳前	疲劳后	t值	P值	疲劳前	疲劳后	t值	P值	疲劳前	疲劳后	t值	P值
S1	28.1±1.9	23.4±2.3	12.500	<0.001	27.3±2.5	22.0±2.5	13.198	<0.001	28.7±1.7	24.6±1.6	15.836	<0.001	22.9±2.0	18.6±1.4	14.537	<0.001
S2	29.1±2.2	30.1±1.9	-1.203	0.230	29.6±3.3	30.3±2.5	-1.531	0.126	30.0±2.9	32.2±3.9	-1.903	0.057	38.9±3.2	40.0±4.5	-1.700	0.089
S3	28.1±2.7	26.9±3.2	1.899	0.057	28.1±2.2	28.6±1.9	1.898	0.057	26.0±2.1	26.9±3.2	-1.902	0.057	27.5±2.5	26.9±3.1	1.207	0.230
S4	28.5±2.1	24.6±2.1	10.823	<0.001	29.1±2.1	25.3±2.4	9.903	<0.001	26.5±2.3	23.4±1.6	8.937	<0.001	29.0±1.4	25.8±1.2	13.641	<0.001
S5	28.4±2.2	28.9±2.6	-1.102	0.270	28.9±3.1	29.7±3.0	-1.902	0.057	27.1±2.9	28.0±3.1	-1.601	0.110	29.5±2.6	30.5±2.8	-1.902	0.057

人员	L-ECU				L-FDS				R-ECU				R-FDS
人员	疲劳前	疲劳后	t值	P值	疲劳前	疲劳后	t值	P值	疲劳前	疲劳后	t值	P值	疲劳前	疲劳后	t值	P值
S1	27.1±1.1	24.8±1.2	10.328	<0.001	26.8±2.2	23.8±1.5	8.411	<0.001	27.8±1.0	24.4±0.9	16.819	<0.001	24.5±1.9	21.3±1.4	9.654	<0.001
S2	30.1±2.2	31.1±2.9	-1.902	0.057	29.2±3.3	30.3±2.5	-1.799	0.072	35.1±3.9	34.3±2.9	1.202	0.230	35.4±3.2	36.2±3.5	-1.202	0.230
S3	27.2±2.7	26.9±3.5	0.498	0.618	24.1±2.2	24.2±2.9	-0.199	0.841	26.2±2.1	25.9±3.1	0.599	0.549	25.6±2.5	25.9±3.7	-0.499	0.618
S4	27.4±1.4	25.7±1.4	6.591	<0.001	28.0±1.3	26.0±1.4	7.728	<0.001	26.5±1.9	21.4±1.6	14.490	<0.001	27.7±1.8	23.8±1.6	11.917	<0.001
S5	28.1±2.2	28.2±1.7	-0.202	0.841	26.9±3.1	27.3±3.0	-0.699	0.484	27.1±2.9	28.0±2.1	-1.698	0.089	29.1±2.8	30.2±2.8	-1.902	0.057
